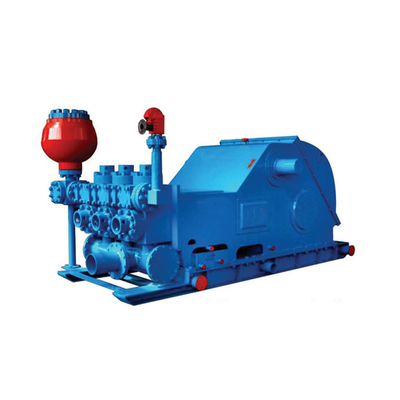

3NB-350 de enige pomp van de Actie Triplex heen-en-weer zuiger
| Technische Beschrijvingen | ||||||
| Model | Type | inputmacht |
Motiv e macht |
Geschatte pomp snelheid |
Slag lengte |
Toestelverhouding |
| 3NB-350 |
Enige Actie Triplex |
350hp |
6190zc-1 (dieselmotor) Y400-6.28KW (motor) |
120 Effect/min | 180 | 4,483 |
|
Geschatte input snelheid (T/min) |
Ononderbroken snelheid (T/min) |
Inhalatie diameter |
Lossingspijp diameter |
Afmetingen (mm) | Gewicht | |
| 582.8 | 540 | 203mm | 76mm | 3100*2080*2015 | 8.058t | |
Prestatiesparameter
| Pompslag | Droeg (mm) | |||||
| 90 | 100 | 110 | 120 | 130 | 140 | |
| Effect/min | Verplaatsing (L/S) | |||||
| 130 | 7.44 | 9.18 | 11.1 | 13.23 | 15.52 | 18.01 |
| 120 | 6.87 | 8.48 | 10.26 | 12.21 | 14.33 | 16.62 |
| 110 | 6.29 | 7.77 | 9.4 | 11.19 | 13.14 | 15.23 |
| 100 | 5.72 | 7.06 | 8.55 | 10.17 | 11.94 | 13.84 |
| Pompdruk (Mpa) | 31 | 25 | 20.8 | 17.5 | 14.9 | 12.8 |
| Mechanische efficiency door 90% 100% volumetrische efficiency | ||||||
