Moeilijke situatiekromming 120mm 5 Stadiadownhole Moddermotor voor Horizontale Richtingboring
Downhole de motor is samengesteld uit vijf assemblage van lager, van de machtssectie, van de koppeling, van de anti-daling en van de omleiding klep.
De Assemblage van de omleidingsklep bestaat uit kleplichaam, klepkern, klepkoker, de lente, zeefplaat, verbindingen en circlip.
De anti-dalingsassemblage bestaat uit anti-Dalingssub, anti-Dalingsschroef en anti-Dalingsstaaf
De functie van de koppelingsassemblage van koppeling is planetarische motie in vaste constante omwenteling van machtssectie om te zetten, om torsie en snelheid van motor op de machtssectie over te brengen, maar wat zijn flexibele koppelingen.

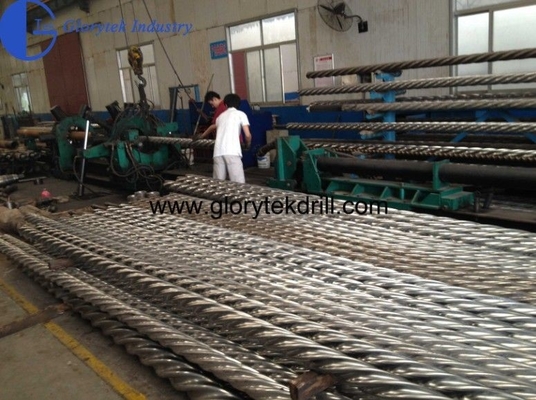

De Assemblage van de machtssectie bestaat uit stator en rotor. De stator wordt gemaakt door rubberkoker op de muur van staalbuis te drukken. Er vormt spiraalvormige structuur met een bepaalde geometrische parameter. De rotor is een chroom geplateerde schroefstaaf.
De lagerassemblage moet motor roterende dynamische kracht op het beetje overbrengen, tussentijd om askracht en radiale lading van het boren gewicht te weerstaan.
Eigenschappen van Bent Angle Adjustable-Down-hole Motor

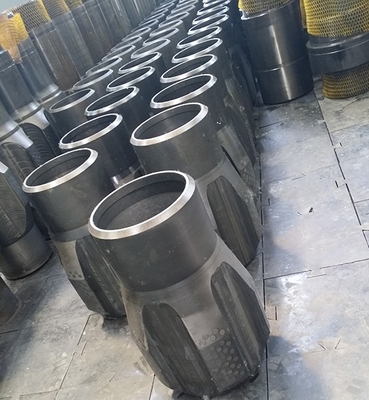

De krommingshoek van down-hole motor kan op bron worden aangepast. De stabilisatoren van verschillende vormen en grootte kunnen volgens verschillende vereisten worden veranderd.
Eigenschappen van Dichtbijgelegen Beetjedown-hole Motor
Het maatregelenpunt van meetinstrument is geïnstalleerd in downhole motor, die meer dichtbijgelegen is boringsbeetje. Het boorspoor is nauwkeuriger en betrouwbaar.
| 钻具型号 | 5LZ120×7.0 (Ⅱ) | 5LZ120×7.0-4.5 | 5LZ120×7.0V | 7LZ120×7.0-2.9 | ||
| Model | 4755635 | 4755645 | 4755650 | 4757829 | ||
| 适合井眼 | in | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 |
| Beetjegrootte | mm | |||||
| 外径 | in | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 |
| OD | mm | |||||
| 可调角度 ABH | ° | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 |
| 马达头数 Kwab | 5:06 | 5:06 | 5:06 | 7:08 | 7:08 | |
| 马达级数 Stadia | 3.5 | 4.5 | 5 | 2.2 | 2.9 | |
| 马达压降 | MPa | 3.5 508 | 4.5 653 | 5.0 725 | 2.2 319 | 2.9 |
| Druk | Psi | 421 | ||||
| 流量范围 Stroomtarief | L/s | 9-13-16 143-206-254 | 10-14-18 159-222-285 | 9-13-16 143-206-254 | 10-15-19 159-238-301 | 10-15-19 |
| GPM | 159-238-301 | |||||
| 每转排量 | L/r | 4.0 0,95 | 4.8 0,8 | 4.0 0,95 | 7.6 0,5 | 12.59 |
| Stroom per Revolutie | r/gal | 0,3 | ||||
| 钻头转速 | t/min | 136-197-243 | 126-176-227 | 136-197-243 | 80-118-150 | 48-72-91 |
| Beetjesnelheid | ||||||
| 工作扭矩 | N·m | 1700 1255 | 2560 1890 | 2280 1683 | 2020 1490 | 4650 |
| Torsie | Voet-pond | 3429 | ||||
| 最大扭矩 Max.torque | N·m | 2550 1880 | 3840 2832 | 3420 2522 | 3030 2235 | 6970 |
| Voet-pond | 5140 | |||||
| 输出功率 | kW | 25.2-44.8 33.8-60 | 34-91 53.6-96.5 | 36-64 48.2-85.8 | 17-47 22.8-63 | 23-44 |
| Outputmacht | HP | 30.8-59 | ||||
| 推荐钻压 | KN | 30 6600 | 40 8800 | 40 8800 | 30 6600 | 40 |
| Gewicht op Beetje | pond | 8800 | ||||
| 最大钻压 Max. Gewicht op Beetje | KN pond | 60 13200 | 60 13200 | 60 13200 | 60 13200 | 60 |
| 13200 | ||||||
| 连接螺纹 Verbinding (REG.) | Hoger (Doos) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 |
| Lager (Doos) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | ||

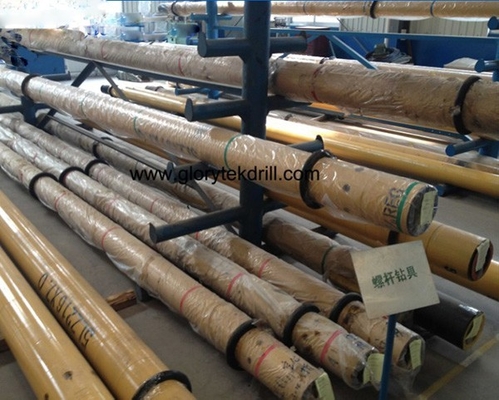

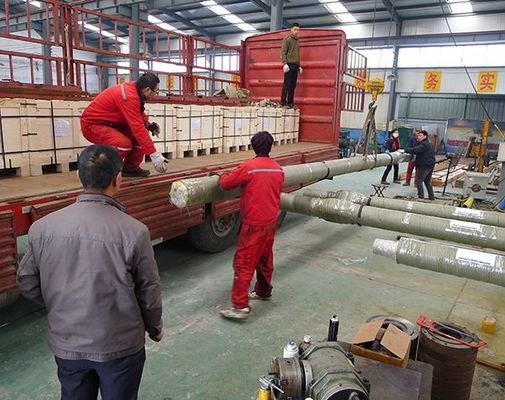

Verpakking: Standaard het Uitvoeren Verpakking voor Downhole Moddermotor
Levering: Normaal 10-15 dagen na uw geavanceerde betaling.
