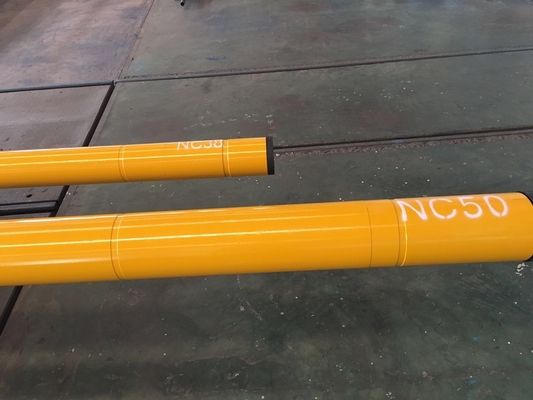

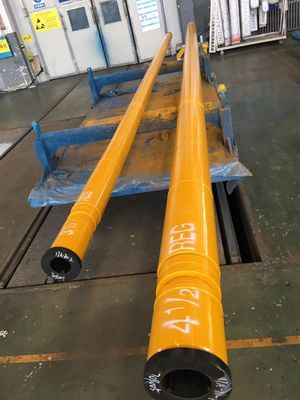

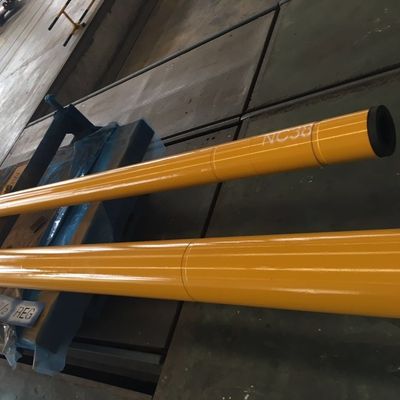

Horizontale Richtingboring 127mm 5 Stadiadownhole Moddermotor met Moeilijke situatiekromming
Downhole de motor is samengesteld uit vijf assemblage van lager, van de machtssectie, van de koppeling, van de anti-daling en van de omleiding klep. Het het werk principe van Downhole Moddermotor is vloeibare drukenergie in mechanische energie door boringsvloeistof als macht om te zetten. Het is een volumetrisch downhole hulpmiddel van de machtsboring. Tijdens het boren verrichtingen, wordt de modder gepompt uit door de modderpomp en vloeit in de motor door de omleidingsklep, vormt een bepaald drukverschil tussen de inham en de afzet van de motor, om de rotor te duwen om rond de as van de stator te roteren. De cardanassen en de drijfassen brengen rotatiesnelheid en torsie aan de boor over.
Ons Bedrijf bevorderde zijn productietechnologie op doorbraakeenheid voor vier keer met streng proces en redelijkere structuren, verbeterde zijn functies en maakte het gemakkelijker te werken.
Eigenschappen van olie-Verzegelde Down-hole van de Transmissieschacht Motor
De werkomgeving van duwlager en radiaal lager is beter, en de werktijd van down-hole motor tijdens één enkele reis wordt verhoogd.
Eigenschappen van Bestand Down-hole Motor Op hoge temperatuur
De stator is uitgerust met superieure kwaliteits bestand rubber op hoge temperatuur, dat down-hole motor om stabiel lange tijd onder het gat toelaat te presteren waar de temperatuur zelfs 150°C and180°C. bereikt.
| 钻具型号 | 5LZ120×7.0 (Ⅱ) | 5LZ120×7.0-4.5 | 5LZ120×7.0V | 7LZ120×7.0-2.9 | ||
| Model | 4755635 | 4755645 | 4755650 | 4757829 | ||
| 适合井眼 | in | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 |
| Beetjegrootte | mm | |||||
| 外径 | in | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 |
| OD | mm | |||||
| 可调角度 ABH | ° | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 |
| 马达头数 Kwab | 5:06 | 5:06 | 5:06 | 7:08 | 7:08 | |
| 马达级数 Stadia | 3.5 | 4.5 | 5 | 2.2 | 2.9 | |
| 马达压降 | MPa | 3.5 508 | 4.5 653 | 5.0 725 | 2.2 319 | 2.9 |
| Druk | Psi | 421 | ||||
| 流量范围 Stroomtarief | L/s | 9-13-16 143-206-254 | 10-14-18 159-222-285 | 9-13-16 143-206-254 | 10-15-19 159-238-301 | 10-15-19 |
| GPM | 159-238-301 | |||||
| 每转排量 | L/r | 4.0 0,95 | 4.8 0,8 | 4.0 0,95 | 7.6 0,5 | 12.59 |
| Stroom per Revolutie | r/gal | 0,3 | ||||
| 钻头转速 | t/min | 136-197-243 | 126-176-227 | 136-197-243 | 80-118-150 | 48-72-91 |
| Beetjesnelheid | ||||||
| 工作扭矩 | N·m | 1700 1255 | 2560 1890 | 2280 1683 | 2020 1490 | 4650 |
| Torsie | Voet-pond | 3429 | ||||
| 最大扭矩 Max.torque | N·m | 2550 1880 | 3840 2832 | 3420 2522 | 3030 2235 | 6970 |
| Voet-pond | 5140 | |||||
| 输出功率 | kW | 25.2-44.8 33.8-60 | 34-91 53.6-96.5 | 36-64 48.2-85.8 | 17-47 22.8-63 | 23-44 |
| Outputmacht | HP | 30.8-59 | ||||
| 推荐钻压 | KN | 30 6600 | 40 8800 | 40 8800 | 30 6600 | 40 |
| Gewicht op Beetje | pond | 8800 | ||||
| 最大钻压 Max. Gewicht op Beetje | KN pond | 60 13200 | 60 13200 | 60 13200 | 60 13200 | 60 |
| 13200 | ||||||
| 连接螺纹 Verbinding (REG.) | Hoger (Doos) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 |
| Lager (Doos) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | ||
Verpakking: Standaard het Uitvoeren Verpakking voor Downhole Moddermotor
Levering: Normaal 10-15 dagen na uw geavanceerde betaling.
Van de Glorytekindustrie (Peking) Co., Ltd is een professionele fabrikant en een leverancier van het boren van materiaal en boringshulpmiddelen met meer dan 20 jaar ervarings. Wij worden gesteund en door het hoogst ervaren team en de ingenieurs gesteund van R&D die ons toelaten om alle toegewezen projecten vanaf de eisen van cliënten met succes te voltooien.
De goede werkingen en het specifieke onderhoud zijn de basis om de materiaalfunctie goed te houden. Met verwijzing van Verrichtingshandboek en het beheersen van zijn het werk principes, zal het arbeidsintensiteit verlichten helpen en productieefficiency verbeteren.
Wij volgen strikt ISO9001: 2000 Systeem voor kwaliteitscontrole. Om strikt vanaf productieprocedures en herstel te werk te gaan verbeter schaadt actief zijn onze kernwaarden voor verantwoordelijk en eerbiedig het zijn voor producten voor het leven.
