XY-3 kernboormachine
Een korte inleiding:
XY-3 serie boormachine is een ondiepe / middelgrote diepte gat spindel type kern boormachine.De machine wordt hoofdzakelijk gebruikt voor het boren van diamanten en kan voldoen aan de behoeften van verschillende boortechnologie verzoekenHet heeft een eenvoudige structuur en is gemakkelijk te bedienen.
Gebeurtenis:
A. De boorplatform is uitgerust met de geavanceerde MW525 transmissie voor zware vrachtwagens met 10 versnellingen naar voren en 2 versnellingen naar achteren.de verschillende vereisten van verschillende boortechnieken tegemoetkomen.
B. De spindel van de boor heeft een ruime binnendiameter van 96 mm, aangedreven door een robuust mechanisch systeem dat een aanzienlijk koppel oplevert.De lier is in staat om een maximale lading van 3000kg te tillen met een enkele lijn, waardoor efficiënte en betrouwbare hefwerkzaamheden worden gewaarborgd.
C. De bedieningshandgrepen zijn zorgvuldig ingericht en aan elkaar bevestigd in een goed ontworpen lay-out, waardoor het gemak van de bedieners tijdens het bedienen van de machine wordt vergroot.Deze ergonomische inrichting zorgt voor gebruiksgemak en verbetert de algemene efficiëntie.
D. De spindel en de lier kunnen onafhankelijk van elkaar worden bediend, wat flexibiliteit en veelzijdigheid biedt bij het boren.het optimaliseren van de prestaties en de aanpassingsvermogen voor verschillende booromstandigheden.
E. Het spindelboorgat heeft een ruime binnendiameter, waardoor grote zeshoekige boorstaven kunnen worden gebruikt.Dit ontwerp maakt efficiënt boren mogelijk en vergemakkelijkt de naadloze uitwisselbaarheid van boorequipment, het verbeteren van de productiviteit en de veelzijdigheid op de werkplek.
Gebruik:
Geologische algemene onderzoeken en verkenningen, weg- en hoogbouwonderzoek, onderzoeksgaten in betonnen constructies, rivierdichten,boringen van ondergrondse gietgaten en rechtstreeks gieten, civiele putten en grondcentrale airconditioningputten, boringen op zwaluw en middellange diepte.
Technische datum
| Technische parameter | |
| Technische parameter XY-3 | |
| Boringdiepte | 100,250, 300, 600m |
| overeenkomstige eindgatdiameter | 300,200, 150, 75 mm |
| Max, open de hole dia. | 300 mm |
| Einde van het gat. | 75 mm |
| De diameter van de boorstaaf | 60 mm |
| Boorhoek | 90°~65° |
| Machina dimensie | 2500 x 900 x 1800 mm |
| Gewicht van de boor (met vermogen) | 1800 kg |
| 立轴 Spindel | |
| Spindel snelheid | Vooruit, lage snelheid 30.53,88,145,222 r/min |
| Vooruit, hoge snelheid 143.250,414,684,1050 r/min | |
| Omgekeerd 29, 137 r/min | |
| Spindelslag | 600 mm |
| Inwendige diameter van de spindel | 96 mm |
| Liftvermogen | 6000 kg |
| 卷扬机 Winch | |
| Max.Liftvermogen in één lijn | 3000 kg |
| Max.Liftsnelheid in één lijn | 00,5-1,9 m/s |
| Kaliber van het draadkoord | 12.5 mm |
| Rolvercapaciteit | 50 meter |
| De diameter van de spoel | 300 mm |
| Breedte van de gordel | 90 mm |
| Versnellingswapen-oliepomp | |
| Oliepomp voor tweeledige tandwielen | CBF-F63/25 |
| Voorverplaatsing, druk | 63 L/min 20Mpa |
| Achter Verplaatsing, druk | 25 L/min 20Mpa |
| 动力 Vermogen | |
| Dieselmotor YN27 | 42 kW |
| Nominale snelheid | 2400 r/min |

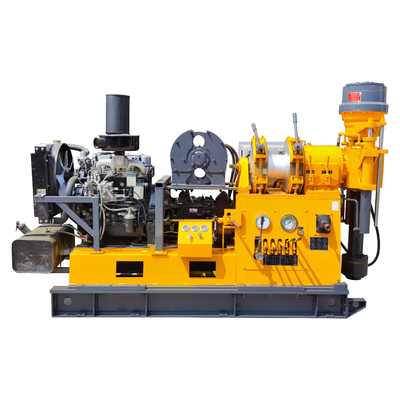

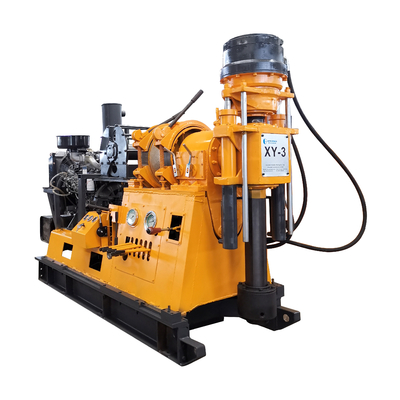

Productfoto
