HDD-45/96 Horizontale richtingsboormachine Hdd-apparatuur Hydraulische besturing

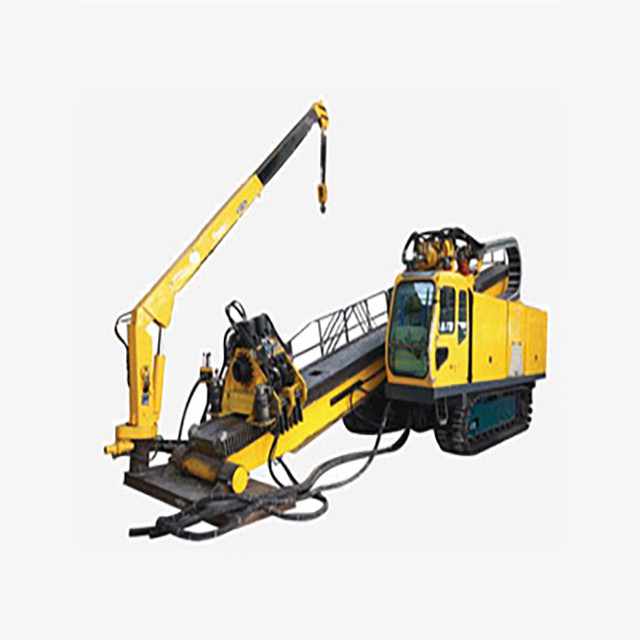

HDD-45/96 HDD-boormachine

Technische datum

1. Chassis

HDD-45/96 neemt staal spoor zelfrijdend chassis, dat heeft sterke site aanpasbaarheid en hoge betrouwbaarheid; Het is uitgerust met China beroemde merk wandelende reducer,stabiele prestaties en betrouwbare kwaliteit.

2Dieselmotorensysteem

Gebruik Cummins turbo diesel motor met sterk vermogen en uitstoot die voldoet aan de derde fase van China.

3.Hydraulisch systeem

Zowel rotatie als push-pull maken gebruik van een open hydraulisch systeem.

4.Elektrisch systeem

Spanning:C24V

Draaiend handvat: 2SK6L/98-3X01ZQ1Q2F4

Draaiend handvat: 2SK6T1/98-3X01ZF1F2Z4

Vervoersknop:N/A

5- Boorframe.

De voorste en de achterste steuncilinders worden gebruikt voor gelijktijdig luffen, de hoekregeling is eenvoudig en het bereik is groot.

Hoek van aanpassing van het boorframe: 0°24°

6- Power Head.

Het boorapparaat voltooit de druk- en trekwerking door het rek en de draaiband; Spindel zweven kan de boorpijpdraad effectief beschermen; Variabele motor kan hoge snelheid druk en trek realiseren.

Maximale stuwkracht: 960 kN

Maximale druk-trek snelheid 32 m/min.

Maximaal draaiend koppel 25000 N·m

Maximale rotatiesnelheid 110/55 r/min

Maximale slagkracht: 3800 mm

Roterende reducer:N/A

Push-pull reducer: gemaakt in China

7- Klem.

Het boorapparaat is uitgerust met een roterende zelfcentrerende klem en een boorketel, die de boorpijp stevig kunnen vastklemmen en de kaken gemakkelijk onderhouden en vervangen.

Kettingkoppel 45000N·m

Rotatiehoek van de boei 20°

8- In de cabine.

Het boorapparaat heeft een roterende geluidsdichte cabine, een verstelbare stoel, voorzien van verwarming en koeling airconditioning, waardoor het gebruikscomfort van het boorapparaat sterk wordt verbeterd.

Interne verlichting, ruitenwissen, hoogwaardige lederen stoelen en andere configuraties zijn geschikt voor gebruik.

Kajuitbreedte 950 mm

lengte van de cabine 1200 mm

9.Boorbuis, boorgereedschap ((facultatief)

Het boorapparaat kan werken met een standaard olieboorpijp of een hdd-boorpijp.Boorpijpdraad:API NC31.

Achterste reemer: gevlotste reemer, trommelreemer en plaatreemer zijn allemaal verkrijgbaar.

Opmerkingen: De maximale druk-trekkracht en het maximale koppel dat de boorpijp kan weerstaan, kunnen niet tegelijkertijd het maximum bereiken.Let op de maximale koppelgrens bij gebruik van de boorpijp
