▶Beschrijving van de structuur:
De pompkop bestaat hoofdzakelijk uit een cilindervoer, een cilinderhoes, een cilinderkop, een zuiger, een kraakstaaf, een stalen bal, een klepstoel, een klepdek enz.Het is een bottom-in en top-out type.
De staaf stuwt de zuiger om de stalen bal te bedienen en de klep zit open en dicht voor zuig- en ontladingswerkzaamheden.
De cilinders hebben een gemeenschappelijke zuig- en afvoerkamer. Aan de kant van de zuigkamer is een inlaatpijpverbinding aan de tailleflens geïnstalleerd om de zuigslang en het waterfilter te verbinden.en het andere uiteinde is geblokkeerd met de inlaatpijp einddop.

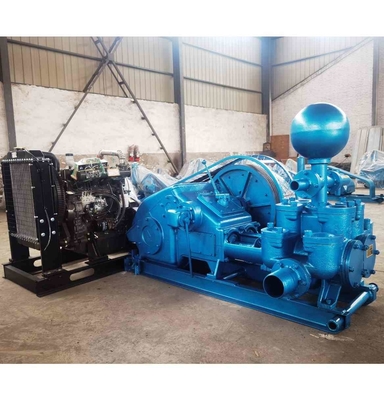

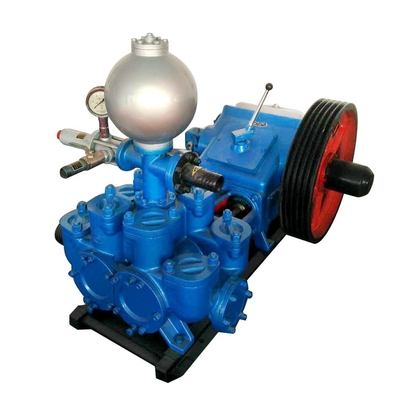

▶Gedetailleerde foto's:
▶Productparameters:
Dit is een modderpomp van de BW-serie, een soort horizontaal type,dubbelDe volgende beschrijft de parameters van de verschillende soorten BW-boormodderpompen.
| Type:BW250 |
Horizontale dubbelcilinder, enkelwerkende zuigerpomp |
| Cylinder Liner Diameter ((mm) |
80 |
65 |
| Pistonstrek ((mm) |
100 |
| Theoretische doorstroming ((L/min) |
250 |
145 |
90 |
52 |
166 |
96 |
60 |
35 |
| Nominale druk ((MPa) |
2.5 |
4.5 |
6 |
6 |
4 |
6 |
7 |
7 |
| Storken per minuut |
200 |
116 |
72 |
42 |
200 |
116 |
72 |
42 |
| Inlaatvermogen ((kW) |
15 |
| Overall Dimensie ((L)×W×H) (mm) |
1000 × 995 × 650 |
| Gewicht ((kg)) |
760 |
|
|
| Type:BW850/2 |
Horizontale dubbele cilinder met een dubbele werkspomp met zuiger |
| Cylinder Liner Diameter ((mm) |
150 |
| Kolven slag |
180 |
| Theoretische doorstroming ((L/min) |
600 |
850 |
| Nominale druk ((MPa) |
3 |
2 |
| Stroken per minuut |
58 |
82 |
| Identificatie van de zuigpijp |
127 |
| Identificatie van de ontladingsbuis |
64 |
| Invoer Rotatiesnelheid |
470 |
| Inlaatvermogen ((kW) |
40 |
| Overall Dimensie ((L × W × H) ((mm)) |
2000 × 1030 × 140 |
|
|
▶Toepassing
Het kan worden toegepast op de geologische exploratie en engineering exploratie van spoorwegen, waterconservatie, metallurgie, bouw, geologie, fundering plugging, grouting, enz.Deze slurrypomp wordt gebruikt om spoelvloeistof in het boorgat te leveren tijdens geofysische exploratie, en de spoelvloeistof toevoegen aan gaten in het werkgesteente van een werkende geologische boor.
▶Verpakking
▶Profiel van het bedrijf
Glorytek Industry (Beijing) Co., Ltd. is een geïntegreerde onderneming die al meer dan 20 jaar gespecialiseerd is in de productie en export van hoogwaardige boorapparatuur en boortelementen.We worden ondersteund en bijgestaan door zeer ervaren R & D-team en ingenieurs die ons in staat stellen om alle toegewezen projecten succesvol te voltooien per klanten; vereisten.
Onze fabriek beslaat een oppervlakte van 250.000 vierkante meter, het bouwgebied is ongeveer 150.000 vierkante meter, met bewerkingsmachines, CNC-verwerkingscentrum, wrijvingslassen,testapparatuur, enz.. meer dan 200 sets en meer dan 600 werknemers.
▶Gerelateerd product
We kunnen een volledige set boorgereedschappen leveren: boorpijp, tricone bit, PDC bit, drag bit, DTH hamer en bit etc.
Boorapparatuur: luchtcompressor en modderpomp.
Boorplatform:Boorplatform voor waterputten/HDD-boorplatform/Core-boorplatform/RC-boorplatform/Rock-boorplatform enz.
