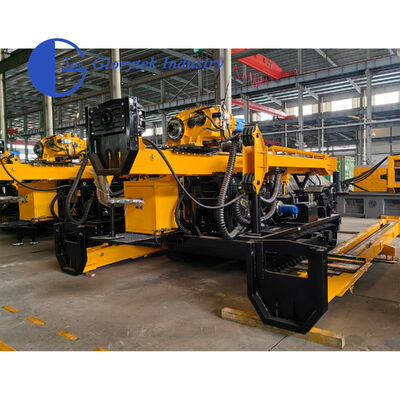

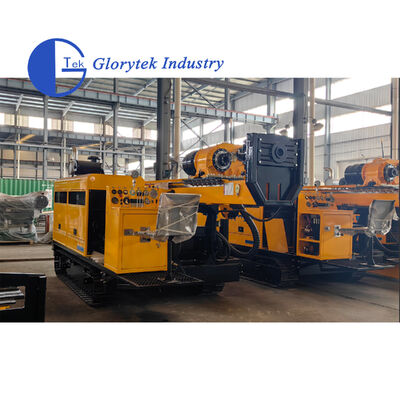

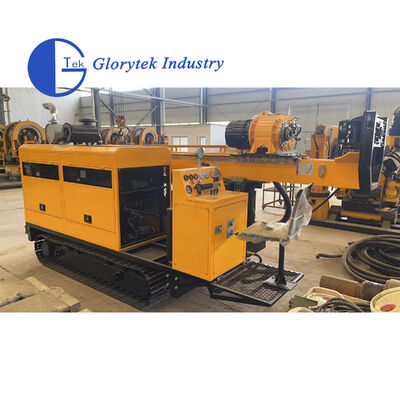

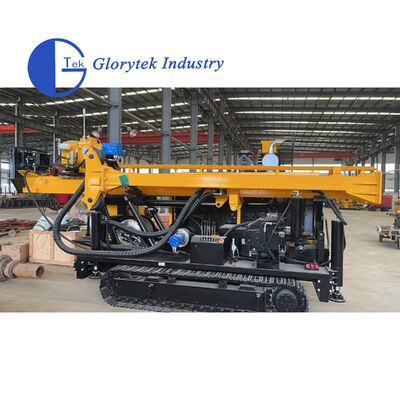

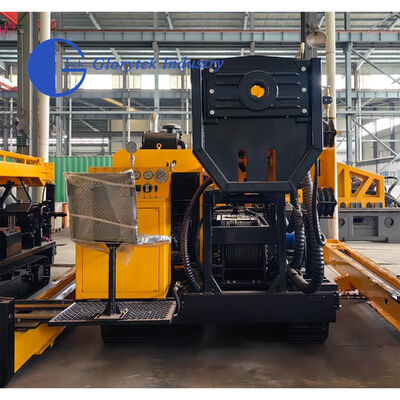

GLDX-4Full Hydraulic Diamond Core Drill/Drilling Rig met BQ1000m/NQ700m/HQ500m Wireline Coring Systems

Beschrijving

Algemeen overzicht

De belangrijkste kernboorinstallaties in de ontwikkelde landen zijn volledig hydraulisch bediend type, die de Deze techniek is ook de belangrijkste ontwikkelings­techniek voor de boormachine. In het kader van het programma voor de ontwikkeling van de technologie voor boorinstallaties en aanverwante apparatuur is de ontwikkeling van de technologie voor boorinstallaties en aanverwante apparatuur in het kader van het programma voor de ontwikkeling van de technologie voor boorinstallaties en aanverwante apparatuur in de Gemeenschap in de afgelopen jaren aanzienlijk verbeterd.rnnationaal en binnenlands Het is de eerste keer dat de fabrikant de GLDX-4 volledig hydraulisch bediende kernboormachine heeft ontwikkeld. de boorinstallatie kan de plaats innemen van geïmporteerde producten en kan worden toegepast in de velden van de geologie, metallurgie, kolenmijnen, aardolie, aardgas en ondergrondse wateren.

Belangrijkste technische kenmerken

1Het platform heeft een gespannen chassis.
2.De boorkop heeft een schokvormige structuur. De snelheid van de schachten kan worden aangepast door middel van hydraulische druk met stapsgewijze snelheidswijziging, waardoor de snelheid van de schachten kan De boorkop wordt rechtstreeks door de cilinder aangedreven en met een laterale vertalingsmechanisme.
3De mast is opvouwbaar, gemakkelijk te vervoeren en opslag, met schuiftouchfunctie.
4Het hydraulische systeem is belastingsgevoelig en de rotatie van de spindel wordt aangedreven door een enkele motor met gesloten schakel, met een hoog bedrijfsdoeltreffendheid.
5De mast is voorzien van een middelpuntgids in de bovenkant en de achterkant. een hydraulische klem is aangebracht in de positie boven het boorgat.
6.Uitgerust met een openingswerkplatform en twee lagen werkplatform



Specificaties:

De cijfers in deze tabellen zijn berekend op basis van praktijkervaringen en kunnen redelijkerwijs worden verwacht.
De werkelijke boorkapaciteit is afhankelijk van de in de boorruimte gebruikte werktuigen en omstandigheden, boortechnieken en gebruikte uitrusting

	Model	DX-4 volledig hydraulisch
Dieselmotor	Model	cummins 6BTA5.9-C180
	Kracht	132 kW
	Versnelling	2200 tpm
Boringcapaciteit	BQ	1000 meter
	NQ	700 meter
	Hoofdkwartier	500 meter
Rotatorcapaciteit	RPM	Vier schakels/veranderbaar staploos0-1100 tpm
	Max.Torque	4200 N·m
	Houd de diameter vast	Φ98 mm
	Max.Liftvermogen van de spindel	150 kN
	Max.Voedervermogen	60 kN
Capaciteit van de hoofdhef	Heffingskracht (singlee draad)	57 kN
	Diameter van staaldraad	12 mm
	Stalen draadlengte	50 meter
Capaciteit van de staaldraadhef	Heffingskracht (singlee draad)	12kN (loze trommel)
	Diameter van staaldraad	6 mm
	Stalen draadlengte	1000 meter
Mast	Mastenhoogte	11 m
	Hoek van instelling van de masten	0°-90°
	Boorhoek	45°-90°
	Voedingsinfarct	3500 mm
	Glijden	600 mm
andere	Gewicht	9300 kg
	Afmetingen ((L*W*H)	Hoofdapparatuur 5100*2200*2890mm
	Vervoerweg	Kruiper
Schimmelpomp	Model	BW-150
Voetvochtig	Omvang van het vastklemmen	55.5-110 mm ((standaard gatgrootte Φ154 mm)
