Geïntegreerde DTH Surface Drill Rig
Productomschrijving
Reverse Circulation Sampling Exploration is een kosteneffectieve aanpak voor geologische exploratie die efficiënte planning van mijnbouw- en steengroeveactiviteiten mogelijk maakt door middel van hoogwaardige bemonstering. Reverse circulation boren vermijdt of vermindert niet alleen verdunning veroorzaakt door het mengen van erts en afvalgesteente, maar levert ook een groot aantal monsters in een korte periode, en diepgaande analyse kan snel betrouwbare geologische informatie over de afzetting opleveren, wat helpt bij het selecteren van geschikte boor- en straalgrenzen, maximaliseert de ertsopbrengst per ton en vermindert de milieu-impact.
Het RC-frame is een boorstandaard met meerdere hoeken, die kan voldoen aan verschillende complexe werkomstandigheden;
Het onafhankelijke afstandsbedieningssysteem kan de reverse circulation-inrichting op afstand nauwkeurig besturen, zodat de operator uit de buurt kan blijven van stof, puin en andere gevaren.

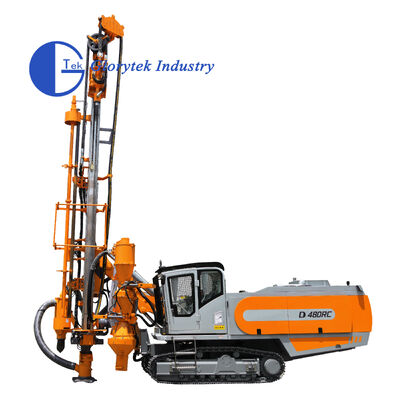

Productafbeelding
Kenmerken:
Veilig & betrouwbaar
Cabine: Een ruime en comfortabele veilige cabine die ROps- en FOPS-goedgekeurd is, voldoet aan ergonomische eisen en een wetenschappelijke en comfortabele rijervaring biedt. De stoel met verstelbare positie is uitgerust met luchtvering; Laag geluidsniveau en goed zicht voor boor- en kraagactiviteiten.
Leuning: De bovenkant van de boorinstallatie is uitgerust met een leuning en antislipstickers die de veiligheid van onderhouds- en servicepersoneel garanderen; Ondertussen is de boorarm ook uitgerust met leuningen tegen het vallen van boorstangen.
Afstandsbediening: Het product kan optioneel worden uitgerust met een afstandsbedieningsfunctie met een korte afstand, waardoor operators boorwerkzaamheden flexibel kunnen besturen binnen een bereik van 100 meter, waardoor risico's worden verminderd tijdens mijnbouw op grote hoogte of bij het in- en uitstappen van transportvoertuigen.
Hoge productiviteit en flexibel
Enkele motor: Een enkele krachtbron drijft tegelijkertijd de werking van het hydraulische systeem en de schroef aan het einde aan, waardoor het ruimtegebruik van de apparatuur wordt verbeterd en tegelijkertijd het energieverbruik en de onderhoudskosten worden verlaagd
Lange boorstang: boorstangconfiguraties variëren van 3m, 4m, 5m, 6m, 7m, 9m en 10,7m, waardoor de tijd van het wisselen van stangen maximaal wordt verminderd en de productiviteit wordt verhoogd.
Meerdere gatenmaten: Het heavy-duty versterkingsontwerp binnen het functionele bereik stelt de apparatuur in staat om tegelijkertijd te voldoen aan de rotsboortoepassingen onder verschillende werkomstandigheden en met verschillende gatenmaten.
Energiebesparend en milieuvriendelijk
Stofopvangcapaciteit: Op basis van verschillende omgevingsomstandigheden en behoeften van de klant, bieden we verschillende oplossingen zoals droge stofopvang, natte stofopvang en droge en natte gemengde stofopvang om te voldoen aan de hoogste milieu-eisen.
Efficiënt luchtuiteinde: Uitstekende ontwerp- en productietechnologie van het schroefluchteinde zorgt ervoor dat boorinstallaties energie-efficiëntere hogedrukluchtvermogen verkrijgen.
Controlesysteem: Het zelfgevoelige afstelsysteem voldoet te allen tijde aan de vermogenseisen van boorinstallaties in verschillende bedrijfsomstandigheden, terwijl het de laagste energie verbruikt tijdens hulpbewerkingen van boorinstallaties.
Personalisatie
Afstandsbediening: Operators en apparatuurbeheerders hebben gemakkelijk toegang tot operationele gegevens van de apparatuur, waardoor de productieschema's en het onderhoud eenvoudiger worden
Aanpassing: We kunnen aangepaste ontwerpen leveren voor klanten op basis van verschillende werkomstandigheden, omgevingen, voorschriften en andere speciale vereisten.
Aanpassingsvermogen: Bied overeenkomstige oplossingen zoals een extreme koude klimaatkit, tropische woestijnkit, hoogtekit of hoge vochtigheidskit voor extreme werkomgevingen om te voldoen aan de behoeften van verschillende regio's over de hele wereld.
Technische parameters:
| Gatenbereik: |
φ 120 -150 mm |
| Aanbevolen DTH-hamergrootte: |
4" |
| Capaciteit voor het hanteren van boorpijpen: |
6+1 |
| Buitendiameter boorpijp: |
102 mm |
| Lengte boorpijp: |
6 m |
| Maximale gatdiepte: |
42 m |
| Hydraulische motor aangedreven roterende kop |
|
| Rotatiesnelheid: |
0 - 80 rpm |
| Maximaal koppel: |
5.600 N.m |
| Dieselmotor: |
M14CS4IV41C |
| Nominaal vermogen: |
412 kW (552 pk), 2.100 rpm |
| Emissienorm: |
China IV |
| Brandstoftank |
|
| Capaciteit: |
1000 L |
| Maximale werkdruk: |
25 bar |
| Capaciteit FAD: |
33 m3 / min |
| Voedingslengte: |
11.500 (11.000) mm |
| Voedingsverplaatsingslengte: |
7.600 mm |
| Voedingsverlenging: |
1.300 mm |
| Voedingssnelheid: |
0,9 (0,88) m / s |
| Maximale voedingskracht: |
40 (34,5) kN |
| Maximale trekkracht: |
50 (67,6) kN |
| Rupsframe: |
met oscillatiecilinders |
| Maximale rijsnelheid: |
3 km / u |
| Maximale trekkracht: |
156,2 kN |
| Hellingvermogen: |
25° |
| Rupsframe oscillatiehoek: |
± 10° |
| Bodemvrijheid: |
420 mm |
| Transportafmetingen (zonder opties), ca. |
| Gewicht: |
27.000 kg |
| Lengte: |
13.200 mm |
| Breedte: |
3.000 mm |
| Hoogte: |
3.610 mm |
Toepassingen:
Ondersteuning en diensten:
Ons team van ervaren technici biedt on-site installatie-, trainings- en onderhoudsdiensten om ervoor te zorgen dat uw boorinstallatie optimaal functioneert. We bieden ook technische ondersteuning op afstand om te helpen bij het oplossen van eventuele problemen.
Daarnaast bieden we een reeks aftermarketservices om uw boorinstallatie soepel te laten draaien. Deze diensten omvatten vervangende onderdelen, upgrades en renovaties.
Bij ons bedrijf streven we ernaar onze klanten de best mogelijke ondersteuning en diensten te bieden. Neem vandaag nog contact met ons op voor meer informatie over hoe we u kunnen helpen de prestaties van uw boorinstallatie te maximaliseren.
